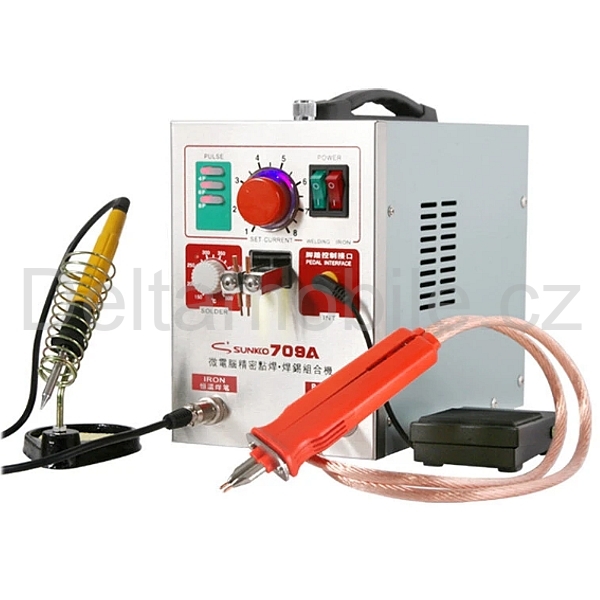

Pulzní bodová svářečka kontaktů baterií s mikropájkou Sunkko 709A

Bodová svářečka baterií a aku-packů Sunko 709A s integrovanou mikropájkou pro bodové svařování konců akumulátorů do bateriových aku packů. Tato svařovací stanice nabízí bodové svařování kontaktů baterií hned dvěma způsoby, a to pomocí svařovacích elektrod, umístěních v těle stanice nebo pomocí ručních svařovacích elektrod, pro svařování rozměrnějších, popřípadě těžkých článků baterií, které nelze umístit k elektrodám v těle stanice. Součástí pájecí stanice je taky mikropájka s regulací teploty, pro přímé pájení vodičů k vývodům baterií.

Bodová svářečka v těle stanice umožňuje svařování dvou bodů s roztečí 4mm (možno zúžit na 2mm změnou upnutí hrotů). K sepnutí svářečky dojde po přitlačení akumulátoru ke svařovacím hrotům. Tlak nutný k sepnutí kontaktů svářečky lze nastavit pomocí otočného regulátoru na vrchním šasi stanice. Pod svařovacími elektrodami se nachází LED osvětlení, které osvětluje místo svaru, díky čemuž lze pracovat i v zhoršených světelných podmínkách. Svářečka disponuje otočným regulátorem pro nastavení svařovacího proudu, kterým lze seřídit proud k dosažení optimálnímu svaru v závislosti na svařovaném materiálu. Kromě proudu lze nastavit i počet pulsů pro jeden svar - 4, 6 a 8 pulzů.

Svářečka Sunko 709A má i ruční elektrody, díky kterým můžete svařovat baterie a akumulátory větší váhy nebo rozměrů bez nutnosti je přikládat k elektrodám stanice. Svařovací rukojeť se ke stanici připojuje pomocí páru zlacených konektorů, přívodní vodiče jsou z bezkyslíkaté mědi (OFHC) s dostatečným průřezem Ø6mm. Pro sepnutí svářečky je v tomto případě použit odpojitelný nožní pedál. Pedál lze použít i pro svařování elektrodami stanice, po zasunutí konektoru pedálu dojde k odpojení tlakového spínače v elektrodách a svařování je ovládáno pedálem. Rozteč bodů je nastavitelná 4 - 10mm.

Stanice nabízí také integrovanou mikropájku, která disponuje teplotní regulací 150 - 450°C, výkonem 50W a především vyměnitelnými monolitickými hroty kompatibilní s hroty Hakko. Součásti mikropájky je i praktický stojan se špongií pro odkládání mikropájky. Mikropájka se ke stanici připojuje pomocí 5-pinového konektoru a je spínána samostatným vypínačem.

Bodové svařování akupacků má oproti klasickému pájení baterií mikropájkou tu výhodu, že nedochází k teplotnímu namáhání akumulátorů, tedy k jejich poškozování. Baterie je svařena v mžiku a není třeba nahřívat celý kontakt spolu s baterií. Svářečka je vhodná do sériové výroby. Ideální pro pájení baterií AAA, AA, CR2, 123A, PX28L, 223, 245 a dalších, kde pro pájení je nutno používat vysoce výkonné pájky 75W+, které mohou tepelně poškodit baterii.

Videoukázka svařování kontaktů baterií s Sunkko 709A

K svářečce Sunkko 709A doporučujeme také nákup bodovacích kleští Sunkko 71B, které umožňují snadné svařování Li-Ion baterií s navařenými kontaktními plíšky, díky elektrodám umístěným naproti sobě.

Součástí balení: svářečka Sunko 709A s pedálem ruční svařovací elektrody mikropájka 50W, 5pin, monolitický hrot stojan mikropájky se špongií spojovací materiál (niklové plíšky) 1x náhradní pár hrotů ke stanici i rukojeti náhradní pojistka imbusový klíč k utažení elektro

Vlastnosti:

Pulzní svářečka:

• Vstupní napětí: 220 V / 50 Hz 15A  (nutno mít dostatečně dimenzovaný jistič - min 16A)
• Výkon 1,9 kW (momentalni)
• Svařovací proud: 50 - 500A (puls)
• Doba zdvojeného impulsu 1 ~ 10 ms
• Čas čtyř impulsů 2 ~ 20 ms
• Doba osmi impulzů 8 ~ 80 ms
• Rozteč bodů: 5 - 6 mm
• Upínací síla 300 - 500 g
• Vhodná tloušťka podložky 0,03 - 0,3 mm pro pevnou hlavu
• Vhodná tloušťka podložky 0,03 - 0,2 mm pro přenosnou hlavu

Mikropáječka:

• Teplota 150 ° C ~ 450 ° C
• Napájení 50 W
• Výstupní napětí 20V DC

Sada zahrnuje:

• impulsní svářečka
• přenosna svařovací kolba
• páječka pro pájení
• stojan pro páječku
• ovládací pedál
• 4ks jehly pro svařovací stroj
• klíč pro výměnu jehel
• 2 ks pojistek
• košík pro 6 baterií
• niklové pruhy
  • 30 ks. 0,15x5x100mm
  • 30 ks. 0,15x8x100mm
  • 30 ks. 0,1x4x100mm
  • 30 ks. 0,2x5x100mm
